潤滑綜述:
抹上油脂的密封環能提供更好的密封效果,當環境有濺水、雜質和鐵屑就需要抹油脂到密封環。為了有效的輸送油脂和防止油脂的壓力過大,建議設計油脂通道和溢流孔。如果可能,在托環的圓周上均布4個3 - 5mm直徑的溢流孔,該孔通過密封環溝槽底部,這就容易再加油脂。
溢流選項:
下面是三個不同的并經過驗證的溢流選項,如果有空間就可以布置溢流孔。由于潤滑通道里充滿了油脂,外界的雜質就不可能進來。
潤滑推薦:
我們不能推薦用什么樣的潤滑油,也不能提供潤滑的頻率。應該由客戶根據工況,如速度、溫度、雜質程度及環境來決定使用什么樣的潤滑油及多少數量的潤滑油。軸承及潤滑油供應商可能能提供這些信息。
注:
“FK 5-HFL”是一個特例,它們必須在干燥的狀態下安裝,不能有任何潤滑油。與其相鄰的零件也不能抹油脂。在高溫下油脂會(huì )碳化,將導致密封環失效。

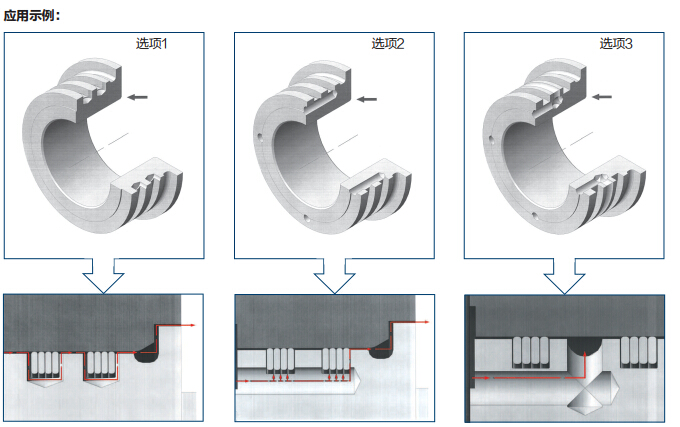

選項-1:
油脂溢流孔垂直于溝槽底部,四個孔在圓周方向均布。根據溝槽寬度決定溢流孔的直徑。從軸承方向來的油脂按圖示方向溢流出去。
選項-2:
油脂溢流孔水平布置于溝槽底部,四個孔在圓周方向均布,溢流孔的直徑為3 - 5mm。從軸承方向來的油脂按圖示方向溢流出去。
選項-3:
選項-1和選項-2的組合形式。油脂腔布置在2組密封環的中間,又可以作為油脂的儲存池為溝槽提供油脂,進而增加了密封效果。
