Fig.1

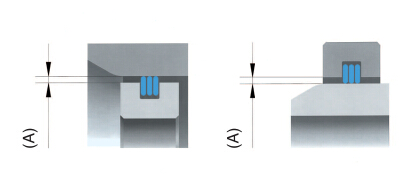

設計時間隙(A)盡量小,間隙越小其迷宮密封的效果越明顯。如果有徑向移動或傾斜方向的移動,請參考相關密封環的“軸向移動/徑向移動”注解。
Fig.2

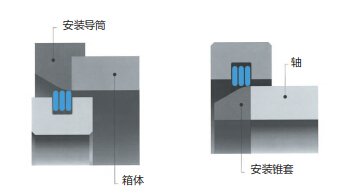

如果因為空間受限在軸或孔上沒有安裝倒角,請使用相應的安裝工具。裝配時不要硬敲密封環,應螺旋式旋進。
Fig.3
1) 單片或雙疊片密封環應軸向螺旋式地旋進到溝槽。
2) 必須注意密封環不能過分拉抻,否則可能發生永久變形。
Fig.4

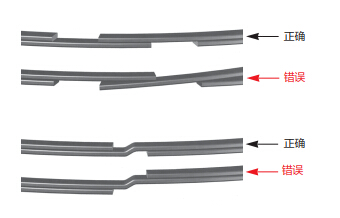

對于單片密封環:安裝時應將端口錯開,不要將端口擠到另外的密封內。
對于雙疊片密封環:不要將端口擰到密封環另一面。
Fig.5

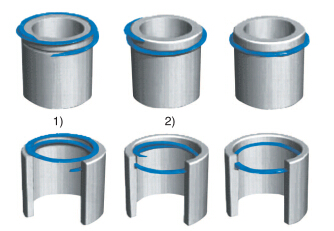

如圖示:內張力及外張力的密封環可用手螺旋式的安裝。軸向小范圍的展開密封環,
1)將密封環的一端裝入溝槽,
2)其余部分再螺旋式的旋進溝槽。
Fig.6

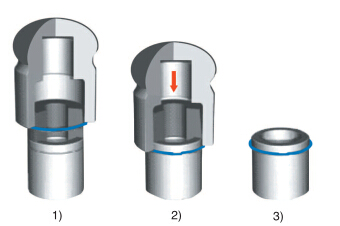

對于軸用擋圈同樣可以用工具安裝(見右圖),代替人工螺旋式的旋進溝槽。
1)安裝擋圈在錐套上。
2)用導筒推擋圈到溝槽中。
3)檢查是否安裝好。
Fig.7

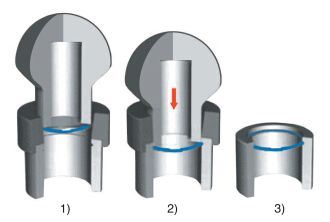

對于孔用擋圈同樣可以用工具安裝(見右圖),代替人工螺旋式的旋進溝槽。
1)安裝擋圈在錐套的內錐孔面上。
2)用導筒推擋圈到溝槽中。
3)檢查是否安裝好。
Fig.8

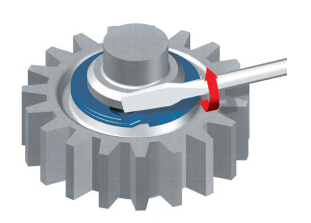

使用一字螺絲刀拆卸擋圈,將螺絲刀插到擋圈端部,輕輕旋轉,使擋圈端部滑出溝槽。
將擋圈螺旋式的旋出溝槽。
